Aufgabenbeschreibung:

Bearbeiten einer geschweißten Bypass-Verbindung an einem Ventil in nuklearer Umgebung.

Der Winkel und die Wurzelfläche der Verbindung erfüllten nicht die Anforderungen für den Schweißvorgang.

Das Aufspannen des Ventils auf eine Drehmaschine wäre zu kompliziert.

Daher wurde Serco angefragt, diese Verbindung unter Beachtung der Maße und Toleranzen der Zeichnung (0,1 mm) vor Ort zu bearbeiten.

ID der Verbindung: 25 mm

AD der Verbindung: 34 mm

Toleranz der Abmessung der Wurzelfläche: 0,1 mm

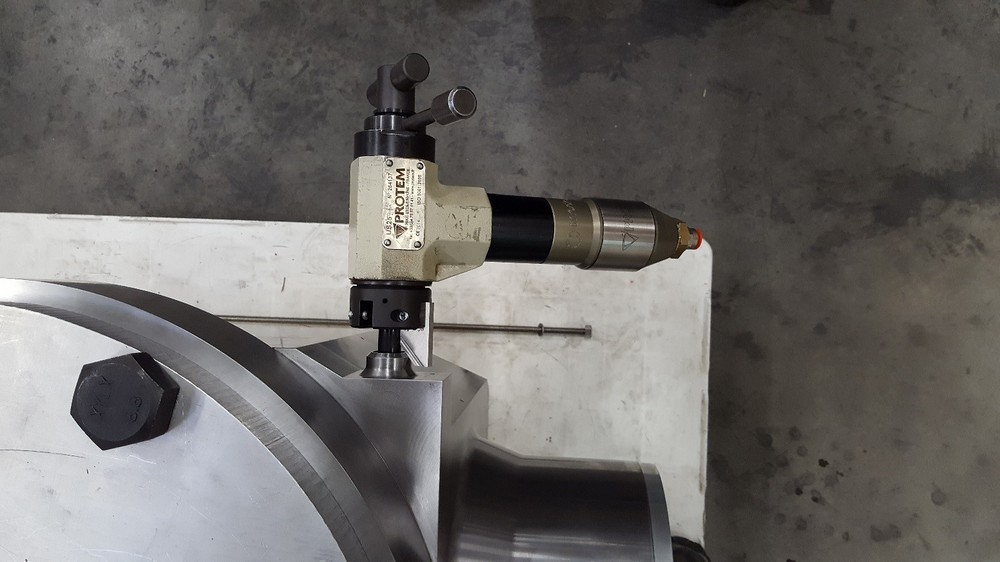

PROTEM US25 Rohranfasmaschine mit pneumatischem Antrieb

Spannwelle - Ø 18 mm

Sondermesser

Schutzhülse für den Innendurchmesser der Verbindung

Montage der Maschine

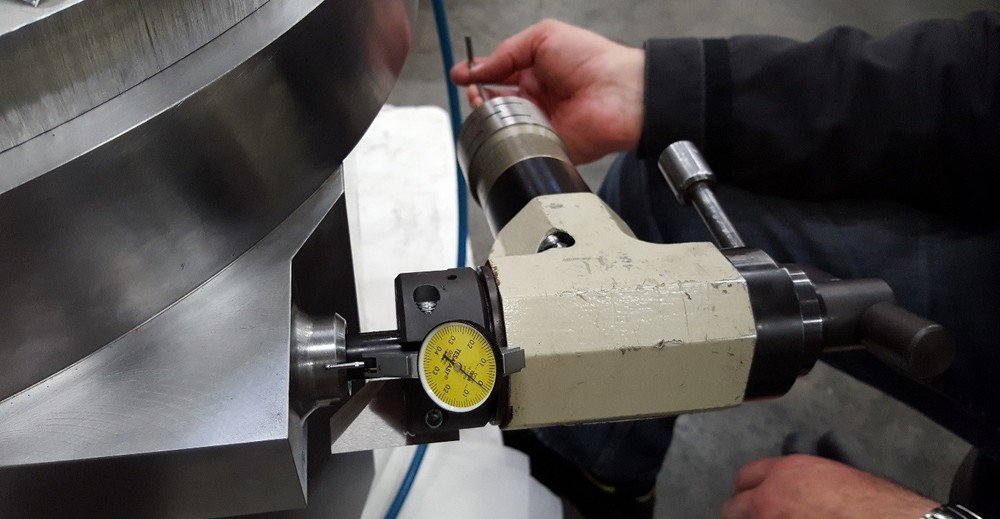

+ Einrichten der Maschine in der Verbindung
+ Bearbeiten der Verbindung
+ Demontage der Maschine

GESAMTZEIT: 20 Minuten

Der Kunde führte eine Kontrolle mittels einer Wachsform durch.
Das Ergebnis entsprach den gefordeten Toleranzen.

Durch den Einsatz der tragbaren Maschine konnte das Aufspannen des Ventils auf einer konventionellen Drehmaschine vermieden werden.

Das Aufspannen auf einer Drehmaschine wäre sehr zeitaufwändig geworden. Zusätzlich wäre die Genauigkeit nicht sicher gestellt gewesen.

Nur die PROTEM Machine war ausreichend stabil und genau genug, um solch eine Bearbeitung durchzuführen.
