Orbitales Trennen von Rohren


Rohrtrennen ist ein notwendiger Bearbeitungsvorgang für die Vorfertigung, Konstruktion, Instandhaltung, Reparatur oder Beseitigung von beschädigten Teilen, z.B. durch Korrosion.

Rohrkomponenten werden durch die darin fließenden Substanzen beeinflusst, die den Originalzustand des Rohres verändern. Öl, Gas oder Wasser bei hohen Drücken sind abrasiv und können die Korrosion des Rohres entweder chemisch und / oder mechanisch beeinflussen.

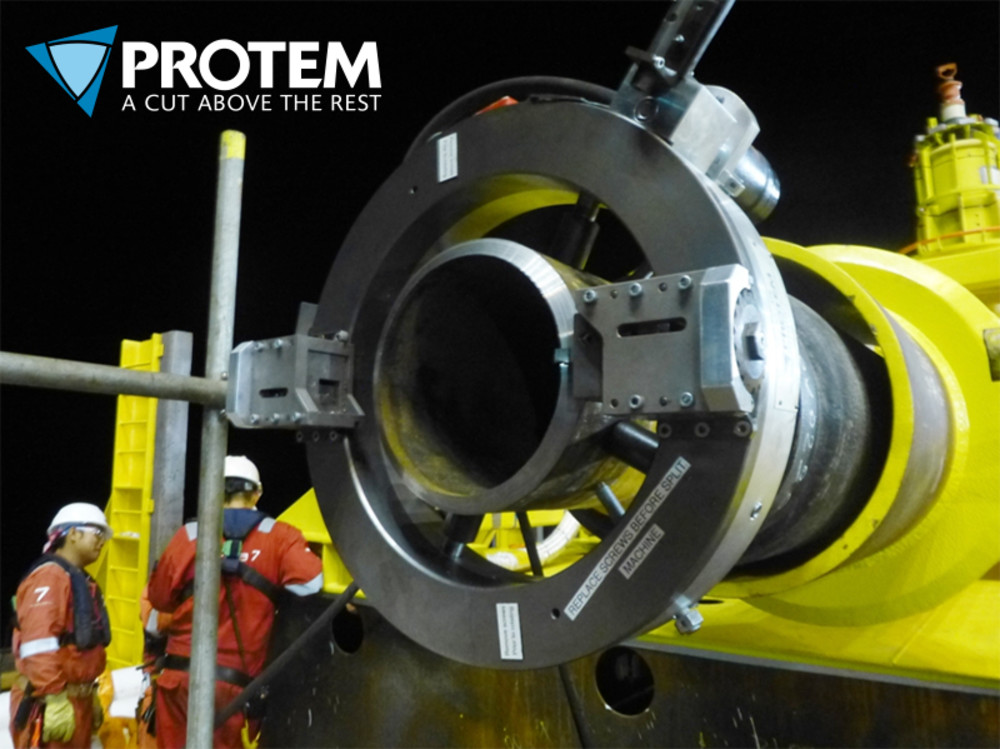

Wenn der Austausch des Rohres absolut erforderlich ist, werden die Schnitte vor und hinter dem beschädigten Bereich des Rohres durchgeführt. Diese Wartungsarbeit kann vor Ort durchgeführt werden und erfordert das beste Equipment für eine perfekte Oberflächenqualität vor dem Schweißvorgang.

Orbitale Trennmaschinen von PROTEM


PROTEM Rohrtrenn- und Anfasmaschinen sind tragbare Maschinen.

Sie sind leicht, zuverlässig und einfach zu handhaben. Sie gewährleisten eine perfekte Schweißnahtvorbereitung ohne Wärmeeinflußzone an allen Arten von Materialien, wie Stahl und Edelstahlrohen.

Die PROTEM Produktreihe umfasst mehrere Typen von Trenn- und Anfasmaschinen:

Alles anzeigen

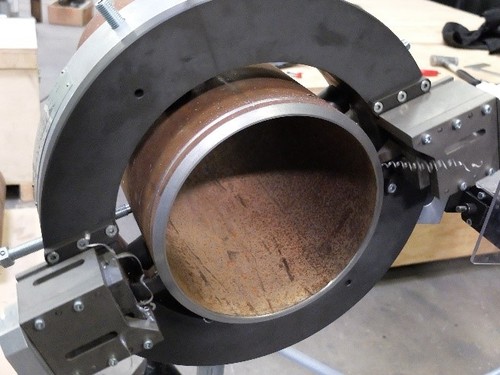

TT-NG Orbitale Trennmaschinen

  • TTNG168 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 2" Bis 6"

    60.3 mm (2.37") ID
    168.3 mm (6.63") OD

  • TTNG219 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 4" Bis 8"

    114.3 mm (4.50") ID
    219.1 mm (8.63") OD

  • TTNG273 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 6" Bis 10"

    168.3 mm (6.63") ID
    273.1 mm (10.75") OD

  • TTNG323 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 8" Bis 12"

    219.1 mm (8.63") ID
    323.9 mm (12.75") OD

  • TTNG406 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 10" Bis 16"

    273.1 mm (10.75") ID
    406.4 mm (16.00") OD

  • TTNG508 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 12" Bis 20"

    323.9 mm (12.75") ID
    508 mm (20.00") OD

  • TTNG610 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 16" Bis 24"

    406.4 mm (16.00") ID
    610 mm (24.02") OD

  • TTNG762 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 22" Bis 30"

    558.8 mm (22.00") ID
    762 mm (30.00") OD

  • TTNG900 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 26" Bis 36"

    660.4 mm (26.00") ID
    914.4 mm (36.00") OD

  • TTNG1016 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 32" Bis 40"

    812.8 mm (32.00") ID
    1016 mm (40.00") OD

  • TTNG1200 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 36" Bis 48"

    914.4 mm (36.00") ID
    1219.2 mm (48.00") OD

  • TTNG1400 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 44" Bis 56"

    1120 mm (44.09") ID
    1480 mm (58.27") OD

Zum Trennen und Anfasen von Rohren mit großen Wandstärken

Alles anzeigen

Die TT-LW Maschinen

  • TTLW168 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 2" Bis 6"

    60.3 mm (2.37") ID
    168.3 mm (6.63") OD

  • TTLW219 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 4" Bis 8"

    114.3 mm (4.50") ID
    219.1 mm (8.63") OD

  • TTLW273 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 6" Bis 10"

    168.3 mm (6.63") ID
    273.1 mm (10.75") OD

  • TTLW323 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 8" Bis 12"

    219.1 mm (8.63") ID
    323.9 mm (12.75") OD

  • TTLW406 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 10" Bis 16"

    273.1 mm (10.75") ID
    406.4 mm (16.00") OD

  • TTLW508 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 12" Bis 20"

    323.9 mm (12.75") ID
    508 mm (20.00") OD

  • TTLW610 - Leichgewichts Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden - Transportable Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden zum Kaltschneiden für Rohre von 14" Bis 24"

    406.4 mm (16.00") ID
    610 mm (24.02") OD

Mit einfacherem Design, Rohre bis 25.4 mm (1″) Wandstärke trennen und fasen.

Alles anzeigen

TTS-NG Maschinen

  • TTSNG27 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 10 Bis 26 mm

    10.3 mm (0.41") ID
    26.7 mm (1.05") OD

  • TTSNG33 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 10 Bis 33 mm

    10.3 mm (0.41") ID
    33.4 mm (1.31") OD

  • TTSNG42 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 10 Bis 42 mm

    10.3 mm (0.41") ID
    42.2 mm (1.66") OD

  • TTSNG48 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 10 Bis 48 mm

    10.3 mm (0.41") ID
    48.3 mm (1.90") OD

  • TTSNG60 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 21 Bis 60 mm

    21.3 mm (0.84") ID
    60.3 mm (2.37") OD

  • TTSNG73 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 21 Bis 73 mm

    21.3 mm (0.84") ID
    73 mm (2.87") OD

  • TTSNG88 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 33 Bis 88 mm

    33.4 mm (1.31") ID
    88.9 mm (3.50") OD

  • TTSNG101 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 48 Bis 101 mm

    48.3 mm (1.90") ID
    101.6 mm (4.00") OD

  • TTSNG114 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 60 Bis 114 mm

    60.3 mm (2.37") ID
    114.3 mm (4.50") OD

  • TTSNG127 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 60 Bis 127 mm

    60.3 mm (2.37") ID
    127 mm (5.00") OD

  • TTSNG141 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 73 Bis 141 mm

    73 mm (2.87") ID
    141.3 mm (5.56") OD

  • TTSNG168 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 88 Bis 168 mm

    88.9 mm (3.50") ID
    168.3 mm (6.63") OD

  • TTSNG193 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 114 Bis 193 mm

    114.3 mm (4.50") ID
    193 mm (7.60") OD

  • TTSNG219 - Rohrtrenn- und Anfasmaschine - Transportable Rohrtrenn- und Anfasmaschine zum Kaltschneiden für Rohre von 141 Bis 219 mm

    141.3 mm (5.56") ID
    219.1 mm (8.63") OD

Ermöglichen akkurates Trennen und/oder Anfasen in einem Arbeitsgang von Rohren ab 10.3 mm (0.406’’) bis 273 mm (10.7’’) AD.

Alles anzeigen

TTs-RD Maschinen

Wurden speziell entwickelt, um dünnwandige Rohre aus Stahl und Titan unter beengten Platzverhältnissen zu trennen.

Hochgeschwindigkeitsbearbeitung zur Steigerung der Produktivität

PROTEM Trennmaschinen sind das Equipment, das Sie für Ihre Anforderungen der Produktion und Vorfertigung brauchen!

Alles anzeigen

CTA - Hochgeschwindigkeits- Trenn- und Anfasmaschinen

Bearbeiten Rohre mit Außendurchmessern von 60.3 mm (2”) bis 914.4 mm (36”). Die Rohre werden in kürzester Zeit getrennt und angefast.

Alles anzeigen

TNO - Hochgeschwindigkeits- Trenn- und Anfasmaschinen

Wurden speziell für Vorfertigungsanwendungen vor Ort oder in der Werkstatt entwickelt. Diese Maschinen trennen und fasen dickwandige Rohre schneller als jede andere Maschine! Für Rohre von 114.3 mm (4.5’’) bis 1828.8mm (72’’) AD.

MF Maschinen

Die Maschinen der MF-Serie wurden entwickelt um Rohre von 12.7 mm (1/2’’) to 420 mm (16.5’’) zu trennen und anzufasen.


PROTEM orbitale Trennmaschinen sind das erstklassige Equipment um perfekte Schweißnahtvorbereitungen ohne Wärmeeinflusszone zu erzeugen.

Speziell entwickelt auch für dickwandige Rohre aus praktisch allen Arten von Materialien. Die PROTEM Trennmaschinen erfüllen die Anforderungen der höchsten Genauigkeit der heutigen Schweißanwendungen.

OCM Maschinen

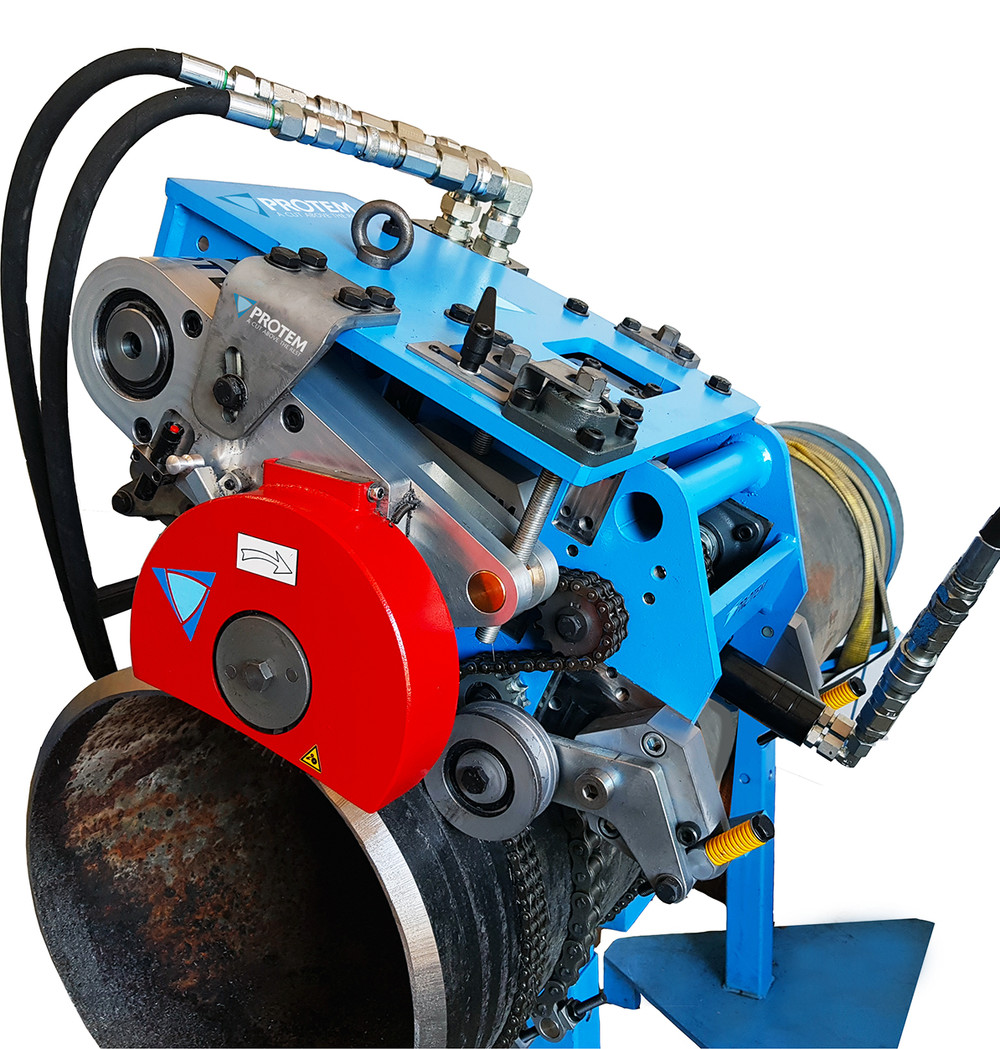

Die OCM tragbare Rohrtrennmaschine wurde entwickelt zum Trennen, Anfasen und zum Ablängen von Rohren ab 6"
(168.3 mm) AD min. und für Wandstärken bis zu 2" (50.8 mm). Das unabhängige Anfasmodul ist komplett einstellbar
und erzeugt Fasen von 0° bis 90° ohne Zubehörteile wechseln zu müssen.

Konzipiert für eine einfache Bedienung.
Robust und zuverlässig kann sie vor Ort, in der Werkstatt oder in schwierigen Umgebungen eingesetzt werden.
Kettenverlängerungen dienen zum Spannen größerer Durchmesser.

Ultimaster Maschinen

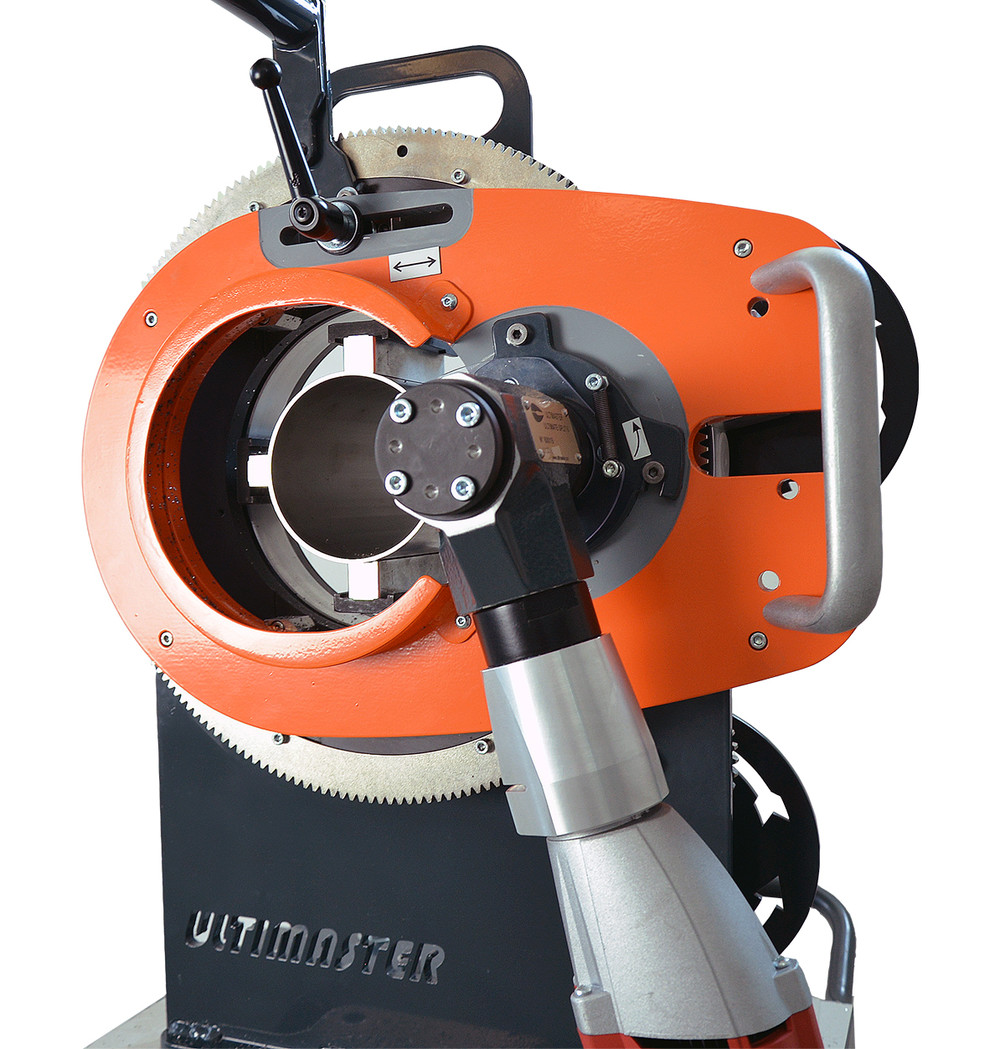

Die Ultimate Split 6 Orbitalschneidemaschine wird zum Schneiden von Rohren aus beliebigem Material mit einem Durchmesser zwischen 1/2” (12,7 mm) und 6” (168 mm) und Wandstärken von 0,04” (1 mm) bis 0,59” (15 mm) eingesetzt.


Sie ermöglicht das Schneiden von Rohren ohne Verformung. Die Klemmung erfolgt konzentrisch an 4 Punkten. Der Schnitt ist absolut rechtwinklig und gratfrei. Die Anpassung der Maschine an den jeweiligen Durchmesser ist einfach und sehr schnell.
